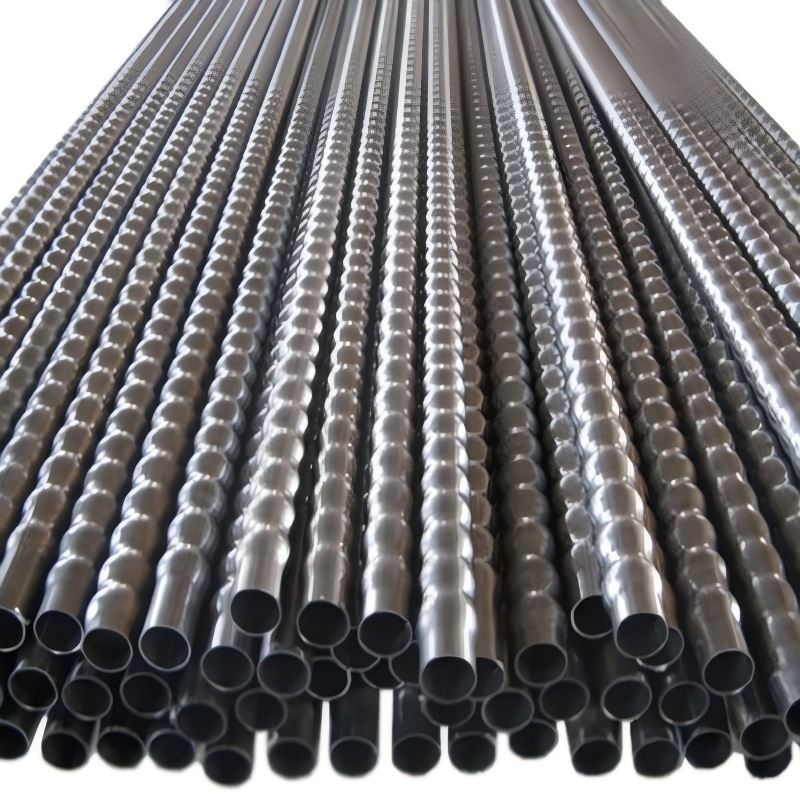

Εναλλάκτης θερμότητας κυματοειδούς σωλήνα
Εισαγωγή προϊόντος
Εναλλάκτης θερμότητας κυματοειδούς σωλήνα
Η China Super Tech παρέχει λύσεις σωλήνων από ανοξείδωτο χάλυβα για βιομηχανικό εξοπλισμό μεταφοράς θερμότητας. Οι κυματοειδείς σωλήνες εναλλάκτη θερμότητας διαθέτουν προφίλ σε σχήμα κύματος που μπορεί να επηρεάσει τη ροή του υγρού και τη μεταφορά θερμότητας.
Υποστηρίζουμε συζητήσεις προδιαγραφών βάσει έργου και αιτήματα προσαρμογής. Μοιραστείτε το σχέδιό σας, τις διαστάσεις και τις συνθήκες λειτουργίας σας, ώστε να μπορέσουμε να εξετάσουμε τις απαιτήσεις σας και να συζητήσουμε τις κατάλληλες επιλογές.
Ζητήστε προσφοράΤι είναι ένας κυματοειδές σωλήνας εναλλάκτη θερμότητας;
Ένας κυματοειδές σωλήνας εναλλάκτη θερμότητας έχει ένα επαναλαμβανόμενο προφίλ σε σχήμα κύματος σε όλο το μήκος του. Σε αντίθεση με έναν συμβατικό λείο σωλήνα, έχει εναλλασσόμενα ανυψωμένα και εσοχή τμήματα.
Αυτό το σχήμα αλλάζει τη γεωμετρία του σωλήνα και μπορεί να διαταράξει τη ροή του υγρού, επηρεάζοντας ενδεχομένως τη μεταφορά θερμότητας. Το πραγματικό αποτέλεσμα εξαρτάται από τον σχεδιασμό του σωλήνα, τις ιδιότητες του υγρού, τον ρυθμό ροής και τις συνθήκες λειτουργίας του συστήματος.
Σπουδαίος:Αυτό το προϊόν είναι ένα εξάρτημα σωλήνα που χρησιμοποιείται σε εξοπλισμό μεταφοράς θερμότητας, όχι ένας πλήρης εναλλάκτης θερμότητας. Οι διαστάσεις του σωλήνα και η γεωμετρία της αυλάκωσης πρέπει να ταιριάζουν με τον προβλεπόμενο σχεδιασμό του εξοπλισμού.
Βασικά χαρακτηριστικά και ζητήματα επιλογής
Κατά την αξιολόγηση ενός κυματοειδούς σωλήνα, οι αγοραστές θα πρέπει να εξετάσουν περισσότερα από το υλικό του σωλήνα μόνο. Η γεωμετρία, οι συνθήκες λειτουργίας και η συμβατότητα του εξοπλισμού επηρεάζουν την τελική επιλογή.
Ροή υγρών και μεταφορά θερμότητας
Το κυματοειδές προφίλ μπορεί να αλλάξει την κίνηση του υγρού και να επηρεάσει τη μεταφορά θερμότητας. Η καταλληλότητά του θα πρέπει να αξιολογηθεί μαζί με τις απαιτήσεις πτώσης πίεσης και ροής συστήματος.
Geometry for Equipment Fit
Η διάμετρος του σωλήνα, το βήμα αυλάκωσης και το βάθος επηρεάζουν το τελικό προφίλ. Η επιβεβαίωση αυτών των λεπτομερειών στο σχέδιο του εξοπλισμού βοηθά στη μείωση των αναντιστοιχιών προδιαγραφών.
Υλικό για Συνθήκες Λειτουργίας
Η επιλογή υλικού θα πρέπει να λαμβάνει υπόψη το μέσο εργασίας, τη θερμοκρασία, την πίεση, τη μέθοδο καθαρισμού και τους κινδύνους διάβρωσης. Ο απαιτούμενος βαθμός θα πρέπει να επιβεβαιωθεί πριν από την παραγγελία.
Προσαρμοσμένοι κυματοειδείς σωλήνες εναλλάκτη θερμότητας
Διαφορετικά συστήματα μεταφοράς θερμότητας μπορεί να απαιτούν διαφορετικές διαστάσεις σωλήνα, προφίλ αυλάκωσης και διαμορφώσεις άκρων. Η China Super Tech παρέχει υπηρεσίες προσαρμογής σωλήνων από ανοξείδωτο χάλυβα και μπορεί να συζητήσει τις απαιτήσεις του έργου πριν οριστικοποιηθεί η προδιαγραφή.
Προσαρμογή βάσει προδιαγραφών
Μοιραστείτε τις απαιτούμενες διαστάσεις, την ποιότητα υλικού και το προφίλ αυλάκωσης. Μπορούμε να ελέγξουμε τις απαιτούμενες προδιαγραφές και να εντοπίσουμε λεπτομέρειες που πρέπει να επιβεβαιωθούν.
Σχέδιο και Αναθεώρηση Απαιτήσεων
Ένα υπάρχον σχέδιο ή προδιαγραφή εξοπλισμού δίνει και στα δύο μέρη ένα σαφέστερο σημείο εκκίνησης για τη συζήτηση της γεωμετρίας, του μήκους και των απαιτήσεων εγκατάστασης του σωλήνα.
Εμπειρία σωλήνων από ανοξείδωτο χάλυβα
Η εμπειρία μας στη βιομηχανία σωλήνων από ανοξείδωτο χάλυβα υποστηρίζει συζητήσεις σχετικά με τις απαιτήσεις υλικών, τις διαστάσεις του προϊόντος και τα προσαρμοσμένα έργα σωλήνων.
Οι απαιτήσεις επιθεώρησης συζητήθηκαν εκ των προτέρων
Ενημερώστε μας ποιες επιθεωρήσεις και υλικά έγγραφα απαιτεί το έργο σας. Το διαθέσιμο εύρος επιθεώρησης και η τεκμηρίωση θα πρέπει να επιβεβαιωθούν για τη συγκεκριμένη παραγγελία.
Η τελική σκοπιμότητα κατασκευής, τα διαθέσιμα υλικά, οι ανοχές και οι επιλογές επιθεώρησης εξαρτώνται από το ζητούμενο σχέδιο και πρέπει να επιβεβαιώνονται για κάθε έργο.
Εναλλάκτης θερμότητας κυματοειδούς σωλήνα – Τεχνικές προδιαγραφές
| Προσδιορισμός | Καθέκαστα |
|---|---|
| Όνομα προϊόντος | Εναλλάκτης θερμότητας κυματοειδούς σωλήνα |
| Βαθμός υλικού | TP316L / UNS S31603 / SUS316L |
| Τύπος υλικού | Ωστενιτικός ανοξείδωτος χάλυβας Cr-Ni-Mo |
| Εξωτερική διάμετρος ρίζας | 16–50 mm |
| Εξωτερική Διάμετρος Κορυφής | 19–62 χλστ |
| Πάχος Τοίχου | 0,6–1,2 χλστ |
| Κοινά μεγέθη σωλήνων | Φ16 × 19 mm; Φ19 × 22/25 mm; Φ20 × 25 mm; Φ22 × 25/28 mm; Φ25 × 30/32 mm; Φ32 × 42 mm; Φ38 × 42/45 mm; Φ40 × 50 mm; Φ48 × 54 mm; Φ50 × 57/62 χλστ |
| Corrugation Pitch | 15 / 20 / 25 / 30 / 40 / 45 / 50 mm |
| Corrugation Pitch Tolerance | ±1,0 mm |
| Ανοχή Βάθους Κορυφής | ±0,05 mm |
| Κατά προσέγγιση βάρος μονάδας | 0,257–1,892 kg/m, ανάλογα με τις διαστάσεις και το πάχος του τοιχώματος |
| Μήκος σωλήνα | Προσαρμοσμένο σύμφωνα με τα σχέδια και τις απαιτήσεις του έργου |
| Μέγιστο μήκος θερμικής επεξεργασίας | Έως 13 m, ανάλογα με την ικανότητα εξοπλισμού |
| Διαδικασία Παραγωγής | Σχηματισμός σωλήνων, συγκόλληση TIG και αυλάκωση |
| Μέθοδος αυλάκωσης | CNC / Μορφοποίηση ελεγχόμενη από πρόγραμμα |
| Κατεργασία με θερμοκρασία | Θεραπεία Bright Solution |
| Φινίρισμα επιφάνειας | Φωτεινή Επιφάνεια |
| Επιθεώρηση | Να επιβεβαιωθεί σύμφωνα με τις απαιτήσεις παραγγελίας |
| Ισχύοντα Πρότυπα | Να επιβεβαιωθεί σύμφωνα με το σχεδιασμό του προϊόντος και τις απαιτήσεις παραγγελίας |
| Εφαρμογές | Εναλλάκτες θερμότητας, συμπυκνωτές, εξατμιστές, βιομηχανικός εξοπλισμός θέρμανσης και ψύξης |
| Προσαρμογή | Διαθέσιμο για αναθεώρηση βάσει σχεδίων και τεχνικών απαιτήσεων |
Πώς να επιλέξετε τη σωστή ποιότητα ανοξείδωτου χάλυβα
Το σωστό υλικό βοηθά τον σωλήνα να ανταποκριθεί στις απαιτήσεις διάβρωσης και λειτουργίας του εξοπλισμού. Η απόφαση θα πρέπει να βασίζεται στις πραγματικές συνθήκες εργασίας και όχι μόνο στην ονομασία του υλικού.
- Μέσο εργασίας:Προσδιορίστε το υγρό ή το αέριο που έρχεται σε επαφή με το σωλήνα.
- Θερμοκρασία και πίεση:Επιβεβαιώστε τις κανονικές συνθήκες λειτουργίας και τις απαιτήσεις σχεδιασμού.
- Παράγοντες διάβρωσης:Εξετάστε τα χλωρίδια, τα χημικά καθαρισμού και άλλες ουσίες στο σύστημα.
- Ισχύοντα πρότυπα:Επιβεβαιώστε την απαιτούμενη ποιότητα υλικού και τις προδιαγραφές προϊόντος.
Διαβαθμίσεις όπως 304/304L ή 316/316L μπορούν να ληφθούν υπόψη όπου χρειάζεται. Ωστόσο, η καλύτερη επιλογή εξαρτάται από το μέσο, τη συγκέντρωση, τη θερμοκρασία και τις συνθήκες λειτουργίας. Επιβεβαιώστε τον απαιτούμενο βαθμό και τη διαθεσιμότητα με την ομάδα μας.
Τυπικές Εφαρμογές
Ανάλογα με το σχεδιασμό, το υλικό και τις συνθήκες λειτουργίας, μπορούν να ληφθούν υπόψη οι κυματοειδείς σωλήνες εναλλάκτη θερμότητας για τον ακόλουθο εξοπλισμό και βιομηχανίες:
- Βιομηχανικοί εναλλάκτες θερμότητας
- Συμπυκνωτές και εξατμιστές
- Βιομηχανικός εξοπλισμός θέρμανσης και ψύξης
- Εξοπλισμός χημικών και πετροχημικών διεργασιών
- Βιομηχανικά συστήματα ψύξης
- Βιομηχανικός εξοπλισμός θερμικού ελέγχου
Η καταλληλότητα της εφαρμογής θα πρέπει να ελέγχεται σε σχέση με το σχεδιασμό του εξοπλισμού, το μέσο εργασίας, την πίεση, τη θερμοκρασία και τις σχετικές βιομηχανικές απαιτήσεις.
Τι να συμπεριλάβετε στο RFQ σας
Η παροχή σαφών τεχνικών λεπτομερειών μας βοηθά να κατανοήσουμε το έργο σας και να καθορίσουμε τι πρέπει να επιβεβαιωθεί πριν από την προσφορά.
Λεπτομέρειες προϊόντος
- Ποιότητα υλικού και στάνταρ
- Διάμετρος σωλήνα και πάχος τοιχώματος
- Βήμα και βάθος αυλάκωσης, εάν προσδιορίζεται
- Μήκος και ποσότητα σωλήνα
Απαιτήσεις Έργου
- Τύπος εξοπλισμού και εφαρμογή
- Μέσο λειτουργίας και θερμοκρασία
- Απαιτήσεις πίεσης και ροής σχεδιασμού
- Σχέδια, επιθεωρήσεις και απαιτούμενα έγγραφα
Εάν ορισμένες λεπτομέρειες δεν έχουν ακόμη οριστικοποιηθεί, στείλτε πρώτα το τρέχον σχέδιο ή τις απαιτήσεις του έργου σας. Μπορούμε να ελέγξουμε τις διαθέσιμες πληροφορίες και να εντοπίσουμε τα στοιχεία που χρειάζονται ακόμη επιβεβαίωση.
Υποβάλετε τις απαιτήσεις του έργου σαςFAQ
Είναι ένας κυματοειδές σωλήνας εναλλάκτη θερμότητας ο ίδιος με έναν κυματοειδές μεταλλικό σωλήνα;
Όχι απαραίτητα. Οι κυματοειδείς μεταλλικοί σωλήνες σχεδιάζονται συνήθως για εύκαμπτες συνδέσεις, ενώ οι κυματοειδείς σωλήνες εναλλάκτη θερμότητας επιλέγονται για χρήση σε εξοπλισμό μεταφοράς θερμότητας. Οι δομές και οι απαιτήσεις σχεδιασμού τους μπορεί να διαφέρουν.
Ένας κυματοειδές σωλήνας μεταφέρει πάντα τη θερμότητα καλύτερα από έναν λείο σωλήνα;
Όχι. Η αυλάκωση μπορεί να επηρεάσει την κίνηση του υγρού και τη μεταφορά θερμότητας, αλλά το αποτέλεσμα εξαρτάται από τη γεωμετρία του σωλήνα και τις συνθήκες λειτουργίας. Θα πρέπει επίσης να ληφθούν υπόψη οι απαιτήσεις πτώσης πίεσης και άντλησης.
Μπορούν να προσαρμοστούν οι κυματοειδείς σωλήνες εναλλάκτη θερμότητας;
Οι προσαρμοσμένες απαιτήσεις μπορούν να συζητηθούν με βάση το ζητούμενο υλικό, τις διαστάσεις, το προφίλ αυλάκωσης και το σχέδιο. Η σκοπιμότητα κατασκευής και οι διαθέσιμες επιλογές πρέπει να επιβεβαιωθούν για το συγκεκριμένο έργο.
Ποιες πληροφορίες χρειάζονται για να ζητήσετε μια προσφορά;
Η ποιότητα του υλικού, οι διαστάσεις του σωλήνα, οι απαιτήσεις αυλάκωσης, η ποσότητα, η εφαρμογή και οι συνθήκες λειτουργίας είναι χρήσιμα σημεία εκκίνησης. Ένα σχέδιο ή φύλλο προδιαγραφών είναι χρήσιμο όταν είναι διαθέσιμο.
Συζητήστε τις απαιτήσεις σωλήνων του κυματοειδούς εναλλάκτη θερμότητας
Η αντιστοίχιση του σωλήνα με τον εξοπλισμό σας ξεκινά με τις σωστές προδιαγραφές. Μοιραστείτε το σχέδιό σας, τις απαιτήσεις υλικών και τις συνθήκες λειτουργίας με την China Super Tech για να συζητήσετε τις επιλογές προσαρμογής και τα επόμενα βήματα για το ερώτημά σας.
Ζητήστε προσφοράΔημοφιλείς Ετικέτες: κυματοειδές σωλήνα εναλλάκτη θερμότητας, Κίνα κατασκευαστές κυματοειδών σωλήνων εναλλάκτη θερμότητας, προμηθευτές, εργοστάσιο
